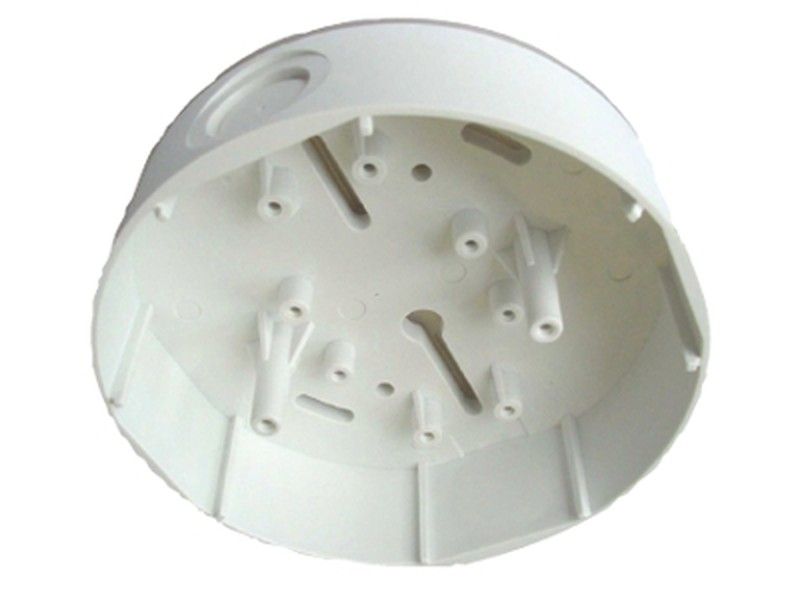

ST104 Mundo Extintor Suplemento tubo visto ST104
Este tipo de suplemento es comúnmente fabricado por marcas en el sector de la detección de incendios, como Advantronic, para sus series de detectores (por ejemplo, las bases BA400 y BA100).
¿Para qué sirve un Suplemento Tubo Visto ST104?
Cuando el cableado de un sistema de detección de incendios se instala de forma superficial (tubo visto) en lugar de oculto dentro de la pared, la base del detector necesita un elemento que le permita:
Conexión ordenada del tubo: El suplemento proporciona los orificios o entradas necesarias para que el tubo (generalmente de 20 mm de diámetro, un estándar común para instalaciones eléctricas y de seguridad) se conecte de forma limpia y segura a la base del detector.
Espacio para el cableado: Crea un espacio adicional entre la superficie de montaje y la parte posterior de la base del detector. Este espacio es crucial para albergar las conexiones eléctricas y los empalmes de cables de manera segura y organizada, evitando que los cables queden aplastados o expuestos.
Estética de la instalación: Mejora el acabado visual de la instalación, ocultando las conexiones y los extremos del tubo, dando un aspecto más profesional y ordenado.
Facilitar el montaje: Permite que la base del detector se monte sobre el tubo visto de manera adecuada, sin que el tubo impida el asiento correcto de la base en la superficie.
Características Típicas del ST104:
Compatibilidad: Está diseñado para ser compatible con bases de detector específicas del fabricante (ej. bases BA400 y BA100 de Advantronic).
Material: Generalmente fabricado en plástico (como PC/ABS), de color blanco o marfil, a juego con los detectores y las bases.
Dimensiones: Suele tener un diámetro similar al de la base del detector (aprox. Ø110 mm) y una altura que proporciona el espacio necesario para el cableado (aprox. 30 mm).
Entradas de Conductos: Permite la entrada de múltiples conductos (por ejemplo, hasta 4 conductos de 20mm de diámetro), lo que da flexibilidad en el diseño del cableado.
Facilidad de Instalación: Se monta entre la superficie y la base del detector, atornillándose a la pared y proporcionando los puntos de anclaje para la base.
En resumen, el Suplemento Tubo Visto ST104 es un pequeño pero importante componente que asegura una instalación profesional, segura y estéticamente agradable de los detectores de incendio en sistemas donde el cableado es visible.
