CARACTERÍSTICAS TÉCNICAS:
- Dichas entradas son configurables mediante microswitch de la siguiente manera:
- Supervisadas (pin 1 μswitch en ON); en estado de reposo supervisa la línea exterior por medio de una resistencia de 33KΩ, indicando el estado de línea abierta o línea cruzada. Conectando una resistencia de 10kΩ en paralelo se activará la entrada correspondiente.
- Activas por contacto cerrado (pin 1 μswitch en OFF y pin 3 μswitch en OFF); la entrada en reposo debe estar con los contactos abiertos, en caso de evento se deberán cruzar los contactos de la entrada. Esta será la configuración de fábrica.
- Activas por contacto abierto (pin 1 μswitch en OFF y pin 3 μswitch en ON); la entrada en reposo debe estar con los contactos cruzados, en caso de evento se deberán abrir los contactos.
- Mediante el pin 2 del μswitch de configuración seleccionaremos el tipo de evento que enviará el módulo a la central; ON Avería y OFF Alarma.
(La configuración de las entradas es común para todas)
- El parpadeo del led rojo transparente nos indica la comunicación con la central, así como si permanece encendido fijo nos indica la activación de una o varias entradas.
- Dispone de una salida para la activación de un piloto remoto, que se activa cuando está en estado de alarma.
- Se alimenta por la conexión al bucle.

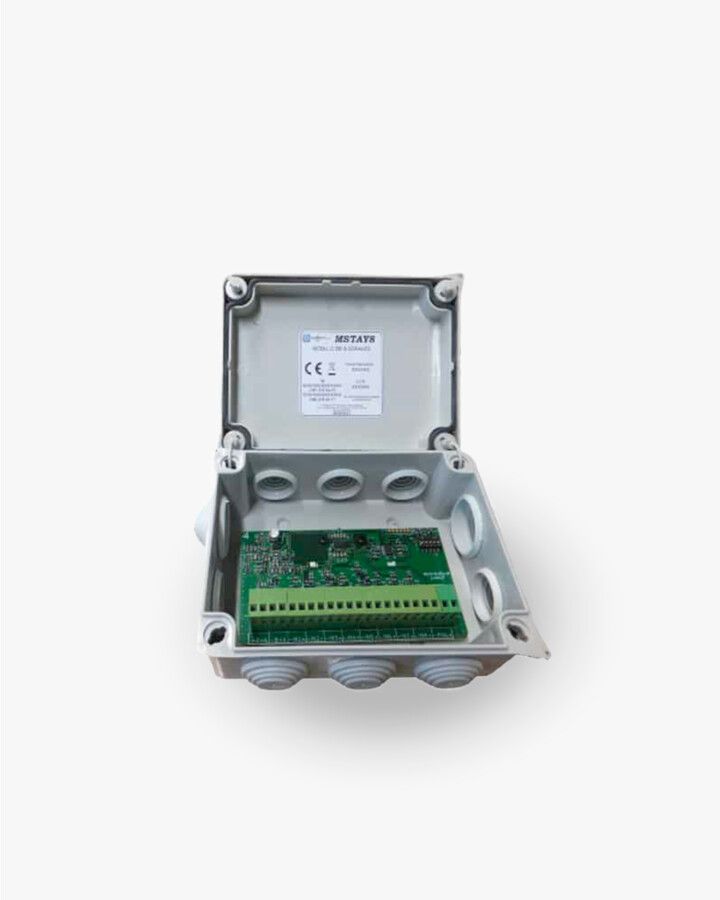

- Se suministra en módulos rectangulares fabricados en ABS termorresistente.
¿CUANDO DEBO INSTALAR UN MSTAY8?
Es la herramienta ideal para instalaciones donde los distintos sistemas de protección y control deben hablar un mismo idioma. Preciso, versátil y totalmente direccionable, el MSTAY8 convierte señales externas en información procesable, reforzando la seguridad integral del edificio. Tecnología que escucha, interpreta y actúa: así es la supervisión inteligente según Cofem.
